MICREX-SXシリーズEthernet設定例
SX-Programmerのパラメータ画面を使って、IPアドレスやポート番号等のEthernetパラメータを設定します。
ネットワーク環境
ここで説明するサンプルは次のようなケースを想定しています。
※この表は横にスクロールできます
| ホスト IPアドレス | 192.168.0.10 |
|---|---|
| ホスト ポート番号 | 0 |
| MICREX IPアドレス | 192.168.0.1 |
| MICREX ポート番号 | 1025 |
解説
- SX-ProgrammerのSystem_Definitionでシステム構成を定義します。
ユニット構成
CPU内蔵Ethernetポートの設定を行います。
解説
- Ethernetモジュール(CPUモジュール)のプロパティでパラメータ設定を行います。

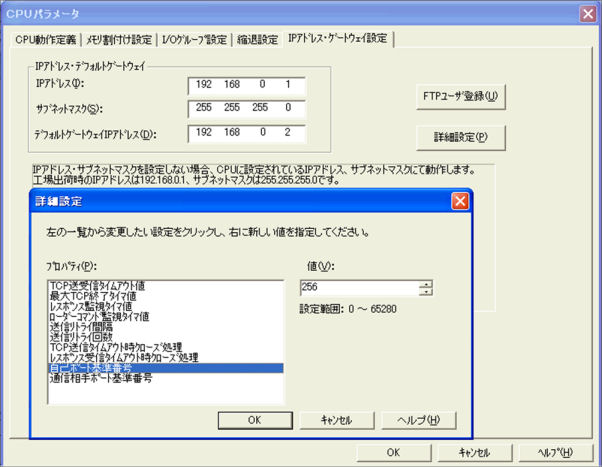

IPアドレスとポート番号
IPアドレスとポート番号を指定して、ローダーコマンド通信の設定を行います。
解説
- 自己基準ポート番号+251（ローダコマンドサーバ）、または+253(ローダインターフェイスサーバ）がEthernetモジュールのポート番号となります。
例えば、自己基準ポート番号を256と設定すると、ポート番号は256+251(253) = 507(509)となります。
