各インターフェイス通信速度
非配列タグの場合
この試験はOPCクライアントから、アクセスする点数と同じ数のタグを登録し、同期、非同期、データ変化通知の通信を行います。
同期・非同期の通信では、OPCクライアントから要求を出してから、OPCサーバーの結果が返るまでの時間を計測しました。
データ変化通知の通信では、更新周期を50msとして、変化通知イベントが発行される間隔を計測しました。
それぞれの測定の10回平均値を算出し、通信速度とします。
PC環境
※この表は横にスクロールできます
基本OS | Windows 7 Ultimate 32ビットOS |
---|---|
CPU | Intel(R) Core2 Duo CPU E8400 @3.00GHz 2.99GHz |
メモリ | 2.00GB |
OPCサーバー | DeviceXPlorer OPC Server Ver4.2.0.2 |
OPC Client | OPCClientサンプル VcSampleOpc(C#) |
ケーブル | 100BASE-TX クロスケーブル直結 |
OPCサーバー設定
※この表は横にスクロールできます
プロトコルタイマーTICK | 10msec |
---|---|
非同期更新モードのタイマーTICK | 10msec |
マルチアクセスモード | 有効 |
同期・非同期のマルチアクセス化 | 無効 |
非同期更新モード | 無効 |
PLC環境
三菱電機MELSEC
※この表は横にスクロールできます
CPU | Q06UDHCPU |
---|---|
レジスタ | D0~D8191 |
最大スキャンタイム | 0.06msec |

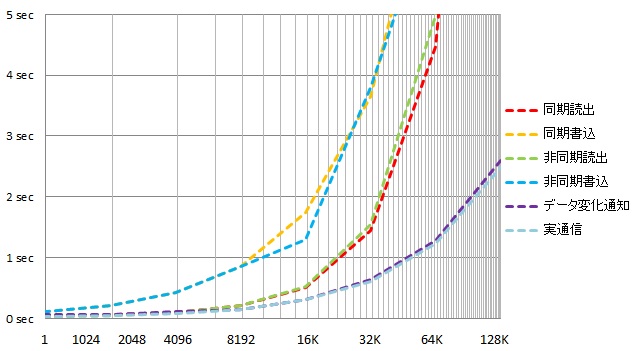

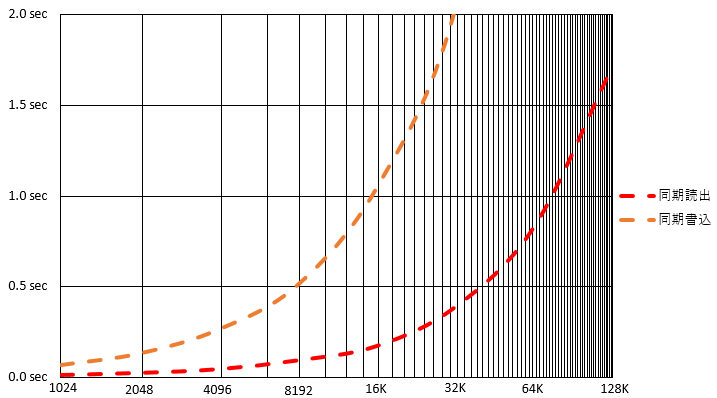

通信速度性能
≪平均値≫
(sec)
1点 | 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点 | 64K点 | 128K点 | |
---|---|---|---|---|---|---|---|---|---|
同期 読出 |
0.010 | 0.029 | 0.056 | 0.104 | 0.213 | 0.510 | 1.453 | 4.475 | 15.906 |
同期 書込 |
0.011 | 0.119 | 0.212 | 0.417 | 0.852 | 1.741 | 3.644 | 7.925 | 18.585 |
非同期 読出 |
0.011 | 0.030 | 0.052 | 0.104 | 0.205 | 0.518 | 1.549 | 4.985 | 18.052 |
非同期 書込 |
0.010 | 0.112 | 0.213 | 0.425 | 0.860 | 1.173 | 3.792 | 6.958 | 21.139 |
データ 変化通知 |
0.060 | 0.060 | 0.060 | 0.119 | 0.148 | 0.310 | 0.636 | 1.276 | 2.604 |
実通信 | ---- | 0.031 | 0.047 | 0.078 | 0.141 | 0.307 | 0.611 | 1.235 | 2.487 |
測定結果
同期・非同期の読出しでは1秒間に16,000ワードにアクセスできることがわかります。
同期・非同期の書込みでは1秒間に8,000ワードにアクセスできることがわかります。
データ変化通知では1秒間に50,000ワードにアクセスできます。実通信時間に近い速度であることが分かります。
備考
※実通信時間と各インターフェイス通信時間の差がOPC内部処理の時間となります。
※各PLCの実通信時間とOPC内部処理時間を足すことで、MELSEC以外のインターフェイス通信時間の目安を算出頂けます。
[2010年6月測定]
配列型タグの場合
この試験はOPCクライアントから、アクセスする点数のサイズの配列型タグを1つ登録し、同期、非同期、データ変化通知の通信を行います。
同期・非同期の通信では、OPCクライアントから要求を出してから、OPCサーバーの結果が返るまでの時間を計測しました。
データ変化通知の通信では、更新周期を50msとして、変化通知イベントが発行される間隔を計測しました。
それぞれの測定の10回平均値を算出し、通信速度とします。
PC環境
基本OS | Windows 7 Ultimate 32ビットOS |
---|---|
CPU | Intel(R) Core2 Duo CPU E8400 @3.00GHz 2.99GHz |
メモリ | 2.00GB |
OPCサーバー | DeviceXPlorer OPC Server Ver4.2.0.2 |
OPC Client | OPCClientサンプル VcSampleOpc(C#) |
ケーブル | 100BASE-TX クロスケーブル直結 |
OPCサーバー設定
プロトコルタイマーTICK | 10msec |
---|---|
非同期更新モードのタイマーTICK | 10msec |
マルチアクセスモード | 有効 |
同期・非同期のマルチアクセス化 | 無効 |
非同期更新モード | 無効 |
PLC環境
三菱電機MELSEC
CPU | Q06UDHCPU |
---|---|
レジスタ | D0~D8191 |
最大スキャンタイム | 0.06msec |

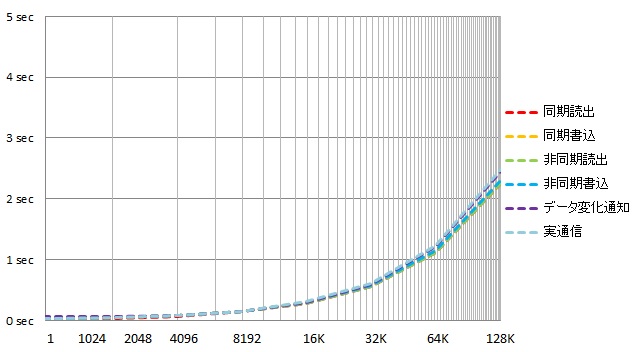

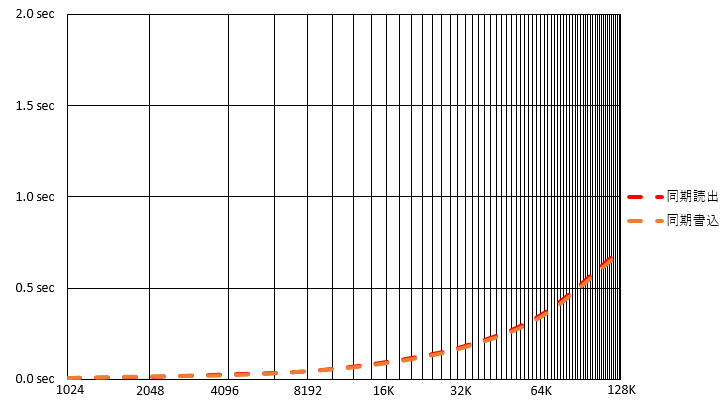

通信速度性能
≪平均値≫
(sec)
1点 | 1024点 | 2048点 | 4096点 | 8192点 | 16K点 | 32K点 | 64K点 | 128K点 | |
---|---|---|---|---|---|---|---|---|---|
同期 読出 |
0.011 | 0.024 | 0.038 | 0.069 | 0.140 | 0.283 | 0.558 | 1.124 | 2.252 |
同期 書込 |
0.011 | 0.025 | 0.040 | 0.080 | 0.145 | 0.287 | 0.574 | 1.151 | 2.303 |
非同期 読出 |
0.009 | 0.028 | 0.047 | 0.075 | 0.138 | 0.281 | 0.563 | 1.124 | 2.250 |
非同期 書込 |
0.010 | 0.029 | 0.043 | 0.075 | 0.145 | 0.286 | 0.575 | 1.149 | 2.094 |
データ 変化通知 |
0.059 | 0.060 | 0.061 | 0.077 | 0.139 | 0.293 | 0.596 | 1.207 | 2.443 |
実通信 | ---- | 0.031 | 0.047 | 0.078 | 0.141 | 0.307 | 0.611 | 1.235 | 2.487 |
測定結果
配列型では、どのインターフェイスでも一秒間に50,000ワードアクセスできます。通常のタグの場合に比べて内部負荷が低く、実通信時間に近い速度で通信できることが分かります。
備考
※実通信時間と各インターフェイス通信時間の差がOPCサーバー内部処理の時間となります。
※各PLCの実通信時間とOPC内部処理時間を足すことで、MELSEC以外のインターフェイス通信時間の目安を算出頂けます。
[2010年6月測定]
