PLC設定方法
MELSEC-QシリーズEthernet設定例
IPアドレスやポート番号等のEthernetパラメータは、GX WorksのPCパラメータ画面で設定します。
ネットワーク環境
ここで説明するサンプルは次のようなケースを想定しています。
| ホスト IPアドレス | 192.168.0.1 |
|---|---|
| ホスト ポート番号 | 0 |
| MELSEC IPアドレス | 192.168.0.4 |
| MELSEC ポート番号 | 1025 |
PCパラメータ
解説
- GX Works2の「PCパラメータ」画面を開き、「内蔵Ethernetポート設定」タブを選択します。
【留意事項】 内蔵Ethernetポートは、シーケンサCPU側に下記の制約があります。
- 自動オープンUDPポート（5000番）は使用できません
- ブロックアクセス機能（コマンド）は使用できません
- マルチCPUシステムの他号機CPUを指定してアクセスできません
- MELSECNETの他局を指定してアクセスできません
- ランダムアクセスバッファ交信はできません
- 特殊ユニットのバッファメモリにアクセスできません
- A互換1EプロトコルとQ互換4Eプロトコルは使用できません
- TCP/IP使用時、MELSEC側の生存確認処理は、5秒間×9回固定となります
「Qパラメータ設定」画面で次のように設定します。
ネットワーク環境
ここで説明するサンプルは次のようなケースを想定しています。
| IPアドレス | 192.168.0.4 |
|---|---|
| 交信データコード設定 | バイナリ |
| RUN中書込を許可する | 許可 |
PCパラメータ
解説
- OPCサーバーはASCIIコード交信をサポートしていません。
- 外部（OPCサーバー）からPLCのレジスタに書き込みを行う場合は、RUN中書込を許可してください。

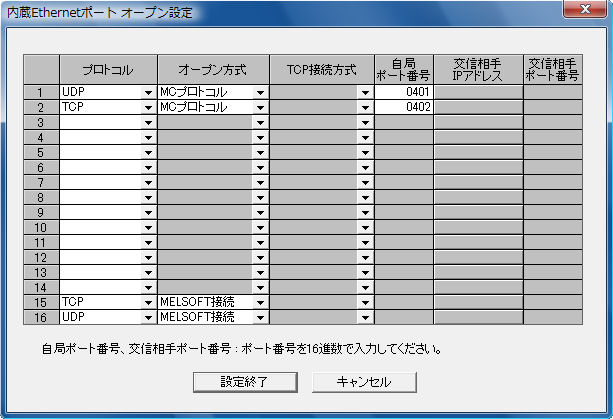

「オープン設定」ボタンを押して、「内蔵Ethernetポートオープン設定」画面を開き、プロトコルとポート番号を設定します。
設定例
| ポート1025 (0x401) | UDP |
|---|---|
| ポート1026 (0x402) | TCP(Unpassive) |
PCパラメータ
解説
- ポート番号は「16進数」で入力してください。
- 自動オープンUDPポート「5000」は使用できませんので、必ずオープン設定を行ってください。
- iQWorksからのアクセスを可能にするために、最低1ポートは「MELSOFT接続」を設定してください。
Ethernetユニット設定例
IPアドレスやポート番号等のEthernetパラメータは、GX Works2のネットワークパラメータ画面で設定します。
ネットワーク環境
ここで説明するサンプルは次のようなケースを想定しています。
| ホスト IPアドレス | 192.168.0.1 |
|---|---|
| ホスト ポート番号 | 0 |
| MELSEC IPアドレス | 192.168.0.4 |
| MELSEC ポート番号 | 1025（UDP） |
| 1026（TCP） |
ネットワークパラメータ「Ethernet/CC IE/MELSECNET」画面
解説
- GX Works2の「ネットワークパラメータ」の「Ethernet/CC IE/MELSECNET」画面を開き、「Ethernet」を追加します。
【留意事項】
- 自動オープンUDPポート（5000番）が利用可能です。
- 必要に応じて、イニシャル設定にて生存確認間隔の設定を行ってください。
- ネットワークパラメータの反映には、パラメーター書き込み後、CPUのリセットが必要です。

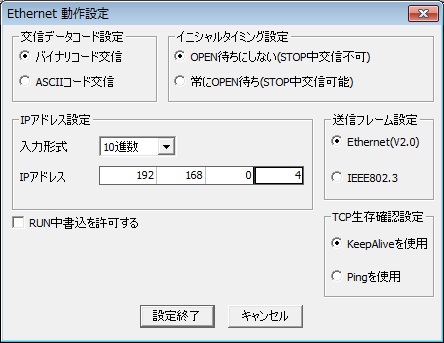

Ethernet設定の動作設定で次のように設定します。
ネットワーク環境
ここで説明するサンプルは次のようなケースを想定しています。
| IPアドレス | 192.168.0.4 |
|---|---|
| 交信データコード設定 | バイナリコード通信 |
| イニシャルタイミング設定 | 常にOPEN待ち |
| RUN中書込を許可する | 許可 |
動作設定
解説
- OPCサーバーはASCIIコード交信をサポートしていません。
- 外部（OPCサーバー）からPLCのレジスタに書き込みを行う場合は、RUN中書込を許可してください。

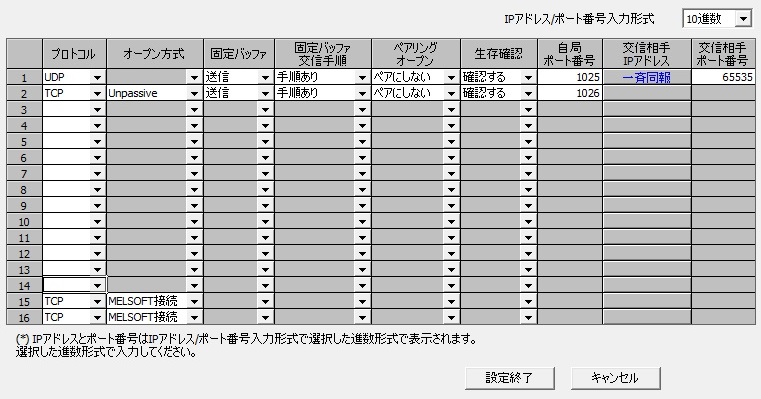

「オープン設定」ボタンを押して、「オープン設定」画面を開き、プロトコルとポート番号を設定します。
設定例
| ポート1025 (0x401) | UDP |
|---|---|
| ポート1026 (0x402) | TCP(Unpassive) |
オープン設定
解説
- ポート番号は入力形式「10進数」／「16進数」に正しく変換して入力してください。
- 自動オープンUDPポート「5000」は使用する場合は、オープン設定不要です。
- UDPの場合は、交信相手IPアドレスを255.255.255.255、交信相手ポート番号65535に指定することで、相手先を選ばず通信できます。
- TCPの場合は、オープン方式「Unpassive」として頂くことを推奨いたします。
- GX Works2などからのMELSOFTからのアクセスを可能にするために、最低1ポートは「MELSOFT接続」を設定してください。
