PLC設定方法
FA-M3(R)シリーズEthernet設定例
IPアドレスやポート番号等のEthernetパラメータは、モジュール側面のハードウェアスイッチを使って設定します。
IPアドレスとポート番号の設定
ここで説明するサンプルは次のようなケースを想定しています。
※この表は横にスクロールできます
ホスト IPアドレス | 192.168.1.1 |
---|---|
ホスト ポート番号 | 0 |
FA-M3 IPアドレス | 192.168.1.2 |
FA-M3 ポート番号 | 12289 |
IPアドレスとポート番号の設定

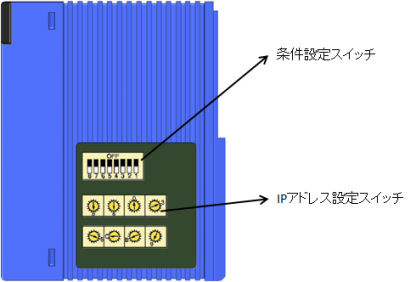

条件設定スイッチ
データコードや外部からの書込可否を設定します。
左図は、バイナリコードで通信を行う場合の設定例です。
IPアドレス設定スイッチ
上下のロータリスイッチで1桁を表し、合計8個のロータリスイッチを使って、16進数でIPアドレスを設定します。工場出荷時は「0.0.0.0」に設定されています。
左図の例では、IPアドレスとして16進数で「C0.A8.1.2」を指定しています。10進数に直すと「192.168.1.2」を設定していることを意味します。
